Сварные соединения широко используются в различных отраслях промышленности, от строительства мостов и зданий до изготовления трубопроводов и сосудов высокого давления. Качество сварных соединений напрямую влияет на надежность и безопасность конструкций. Ультразвуковой контроль (УЗК) является одним из наиболее эффективных и широко применяемых методов неразрушающего контроля (НК) для выявления дефектов в сварных соединениях. В этой статье мы рассмотрим суть метода УЗК, его преимущества и недостатки, основные методы проведения контроля, а также требования к подготовке поверхности и квалификации персонала.
Суть метода ультразвукового контроля сварных соединений

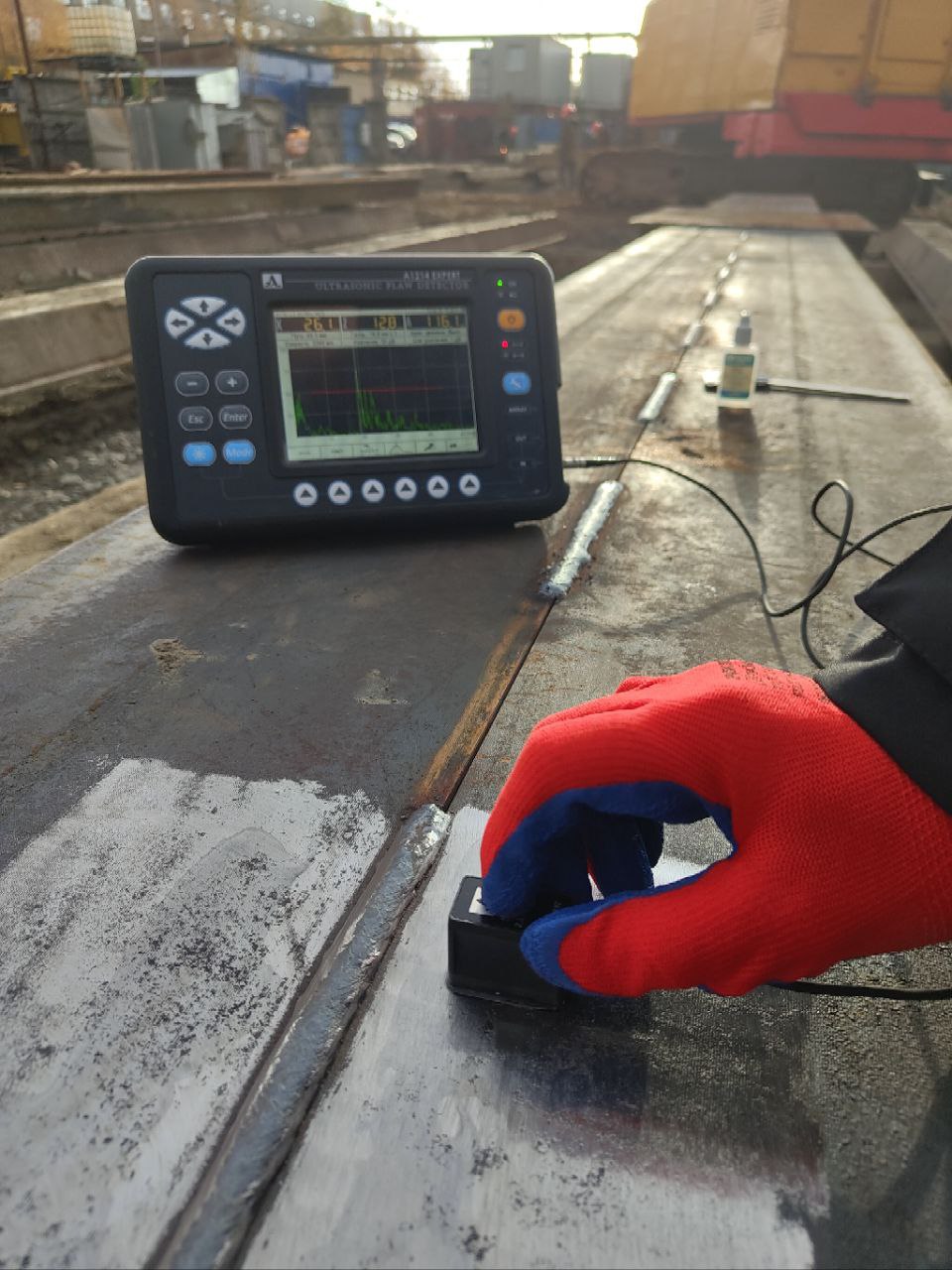

Ультразвуковой контроль основан на принципе отражения ультразвуковых волн от дефектов, находящихся внутри материала. Ультразвуковые волны генерируются специальным преобразователем (датчиком), который излучает их в контролируемый объект. При встрече с дефектом (трещиной, порой, включением) часть ультразвуковой энергии отражается обратно к преобразователю. Время прохождения ультразвукового сигнала до дефекта и обратно, а также интенсивность отраженного сигнала позволяют определить местоположение и размеры дефекта.
Преимущества и недостатки ультразвукового контроля
Ультразвуковой контроль обладает рядом преимуществ по сравнению с другими методами НК:
- Высокая чувствительность: УЗК позволяет выявлять мелкие дефекты, невидимые при визуальном контроле или радиографии.
- Большая глубина проникновения: УЗК можно использовать для контроля сварных соединений большой толщины.
- Возможность контроля без демонтажа: УЗК можно проводить непосредственно на объекте, без необходимости его демонтажа или остановки работы.
- Быстрота проведения контроля: УЗК обычно занимает меньше времени, чем радиографический контроль.
- Безопасность: УЗК не использует ионизирующее излучение и не представляет опасности для персонала и окружающей среды.
Несмотря на свои преимущества, УЗК имеет и некоторые недостатки:
- Требования к подготовке поверхности: Для обеспечения хорошего акустического контакта между преобразователем и контролируемой поверхностью необходимо тщательно подготовить поверхность (очистить от загрязнений, окалины и ржавчины).
- Сложность интерпретации результатов: Интерпретация результатов УЗК требует высокой квалификации и опыта от оператора.
- Ограничения по геометрии: УЗК может быть затруднен для контроля сварных соединений сложной геометрии.
- Влияние структуры материала: Структура материала (например, крупнозернистая структура) может влиять на распространение ультразвуковых волн и затруднять выявление дефектов.
Основные методы ультразвукового контроля сварных соединений
Существует несколько основных методов УЗК сварных соединений:
- Метод прямого луча: Ультразвуковой луч направляется перпендикулярно к поверхности сварного соединения. Используется для выявления дефектов, расположенных перпендикулярно к поверхности (например, трещин).
- Метод наклонного луча: Ультразвуковой луч направляется под углом к поверхности сварного соединения. Используется для выявления дефектов, расположенных под углом к поверхности (например, пор).
- Метод тандем: Используются два преобразователя, расположенные по обе стороны от сварного соединения. Один преобразователь излучает ультразвуковые волны, а другой принимает отраженные сигналы. Метод тандем позволяет выявлять дефекты, расположенные параллельно поверхности (например, непровары).
- Метод дифракции времени прохождения (TOFD): Измеряется время прохождения ультразвуковых волн, дифрагированных на краях дефекта. Метод TOFD позволяет точно определить размеры дефектов.
- Фазированные решетки (Phased Array): Используется несколько преобразователей, расположенных в виде решетки. Позволяет формировать ультразвуковой луч и сканировать сварное соединение в разных направлениях.
Требования к подготовке поверхности и квалификации персонала
Для обеспечения достоверных результатов УЗК необходимо соблюдать следующие требования:
- Подготовка поверхности: Поверхность сварного соединения должна быть очищена от загрязнений, окалины, ржавчины и других посторонних веществ. Шероховатость поверхности должна соответствовать требованиям нормативной документации.
- Выбор контактной жидкости: Для обеспечения хорошего акустического контакта между преобразователем и контролируемой поверхностью необходимо использовать специальную контактную жидкость (например, глицерин или масло).
- Квалификация персонала: Операторы УЗК должны иметь соответствующую квалификацию и опыт работы. Они должны знать основы ультразвукового контроля, уметь работать с оборудованием и интерпретировать результаты контроля.
- Калибровка оборудования: Ультразвуковое оборудование должно быть откалибровано перед началом контроля. Для калибровки используются специальные контрольные образцы с искусственными дефектами.
Ультразвуковой контроль – это важный инструмент для обеспечения качества и безопасности сварных конструкций. Правильное применение метода УЗК позволяет выявлять дефекты на ранней стадии и предотвращать аварийные ситуации.
Заключение
Ультразвуковой контроль сварных соединений – это эффективный и надежный метод неразрушающего контроля, позволяющий выявлять дефекты различного типа и ориентации. Соблюдение требований к подготовке поверхности, квалификации персонала и калибровке оборудования является необходимым условием для получения достоверных результатов контроля. Правильное применение УЗК способствует повышению качества и безопасности сварных конструкций, обеспечивая их долговечную и надежную эксплуатацию.
